Характеристики двигателя ЗМЗ-402

Производство ЗМЗ Марка двигателя ЗМЗ-402 Годы выпуска 1981-2006 Материал блока цилиндров алюминий Система питания карбюратор Тип рядный Количество цилиндров 4 Клапанов на цилиндр 2 Ход поршня, мм 92 Диаметр цилиндра, мм 92 Степень сжатия 8.2
6.7 Объем двигателя, куб.см 2445 Мощность двигателя, л.с./об.мин 100/4500
90/4500 Крутящий момент, Нм/об.мин 182/2500
172/2500 Топливо 92
76 Экологические нормы — Вес двигателя, кг 181
184 Расход  топлива, л/100 км
 — город
 — трасса
 — смешан.
13.5

— Расход масла, гр./1000 км  до 100 Масло в двигатель 5W-30
5W-40
10W-30
10W-40
15W-40 Сколько масла в двигателе 6 При замене лить, л 5.8 Замена масла проводится, км  10000
 (лучше 5000) Рабочая температура двигателя, град. 90 Ресурс двигателя, тыс. км
 — по данным завода
 — на практике
200
 200 Тюнинг
 — потенциал
 — без потери ресурса
200
120-130 Двигатель устанавливался



— для двигателей ЗМЗ 4021.10 и 4025.10
— вес двигателя для Газели

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-402

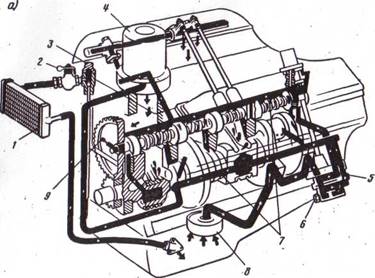

ЗМЗ-402

Двигатель ЗМЗ-402 один из самых известных и массовых моторов из Заволжья, представляет собой алюминиевый блок, с мокрыми гильзами из чугуна, с нижним расположением распредвала, клапана в движение посредством штанг и коромысел, по сути, это слегка доработанный ЗМЗ 24Д, в котором изменили выпускной коллектор, шпильки ГБЦ, установили распредвал с подъемом 9.5, вместо 9мм, немного подкорректировалась сама головка, поменяли маслянный насос, а так же изменены другие, менее значимые, вещи.
Двигатель ЗМЗ-402 есть высшая точка развития мотора ГАЗ 21, того самого движка конструкции 50-х годов…

Модификации двигателя ЗМЗ 402:

1. ЗМЗ 402.10 — основной и самый распространенный движок, СЖ 8.2, использует 92-й бензин. Используется на Волгах
2. ЗМЗ 4021.10 — мотор со сниженной СЖ до 6.7, под 76-й бензин. Используется на Волгах
3. ЗМЗ 4022.10 — двигатель с с форкамерно-факельным зажиганием. Этот тип мотора отличался другой ГБЦ, впуском, выпуском, другим распредвалом, измененным карбюратором и, в целом, более сложной конструкцией. Все эти нововведения должны были повысить тахнические характеристики, экономичность, токсичность и прочее. На выходе получился конструктивно сложный мотор, экономичность была не столь заметна и требовались дальнейшие работы по его совершенствованию, поэтому в 1992 году, производство форкамерных двигателей было свернуто.
4. ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель.
5. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Неисправности двигателей ЗМЗ 402

1. Самым известным слабым местом 402-го движка является задний сальник коленвала, который не что иное, как веревка пропитанная графитовой смазкой, держит она до 2500 об/мин, после превышения данного порога, ее свойства теряются и она начинает гнать масло наружу. Замена сальниковой набивки на ЗМЗ 402 решает все вопросы.
2. Конструкция от карбюратора до головы так же кривая, поэтому на холостых в цилиндры смесь подается не совсем равномерно, отсюда на холостом ходу у ЗМЗ-402 различные дергания, вибрации и прочие прелести жизни.
 3. Стук двигателя ЗМЗ-402, обычно в этом виноваты неотрегулированные клапана, работы по регулировке зазоров клапанов, нужно проводить каждые 15000 км, некоторые владельцы ставят гидрокомпенсаторы на змз 402 и вопрос частично решается. Если же клапана в норме, тогда стук провоцирует распредвал либо шатунные вкладыши.
4. Вибрация ЗМЗ 402. Обычно ее провоцируют подушки, если же опоры в норме, тогда дело в дисбалансе КШМ, карбюраторе или системе зажигания.
5. Перегрев двигателя. Для ЗМЗ-402 данное явление норма, проблема в термостате, помпе либо воздушная пробка в системе охлаждения. В принципе, конструкция системы охлаждения 402-го мотора такова, что центральная часть ГБЦ греется сильнее и со временем происходит вдавливание шайб и ослаблением гаек, если их своевременно не подтянуть, вас ждет прогар прокладки.

Вышеназванные неисправности, естественно, не все, это самые основные и наиболее распространенные проблемы, список можно продолжать вечно, владелец автомобиля с двигателем ЗМЗ-402 должен четко понимать, он обладатель ретро мотора и быть готовым к любым его капризам.
Плюсы у двигателя ЗМЗ 402 тоже есть, это простота, живучесть и ремонтопригодность, достать запчасти на Волгу/Газель не проблема в любое время дня и ночь, в любой точке СНГ. Приличный ресурс, если за мотором следить, передвигаться аккуратно и не выкручивать его без причины, то прослужит от 200 и более тыс.км.
В общем и целом, по меркам 60-70х годов, мотор хороший, но время идет, все развивается, совершенствуется и по меркам XXI века, его место в музее, куда он и был отправлен в 2006 году. У 402-го движка есть много копий, это двигатели производства УМЗ 451, 414, , ,некоторые из них выпускаются и по сей день, у всех этих моторов был один общий прародитель — ГАЗ 21 и конструкция практически один в один.
В 1997 году на ЗМЗ был разработан преемник 402-го — ЗМЗ-406, об этом 16 клапанном моторе читаем .

Тюнинг двигателя Волга/Газель ЗМЗ-402

Форсирование ЗМЗ 402.

Как форсировать двигатель ЗМЗ 402 правильно и без потери ресурса, для этого нам потребуется увеличить диффузоры карбюратора до 26/30мм, установить распредвал (например ОКБ Двигатель 35) и прямоточный выхлоп равного диаметра по всей длине. Данный тюнинг можно запросто произвести своими руками, мощность двигателя на выходе составит 120-130 л.с. Для повышения эффективности, можно отфрезеровать головку блока цилиндров до высоты 93мм, под увеличение степени сжатия, это даст еще несколько лошадей.
Ставить более злой распредвал и крутить в небеса смысла нет, на ЗМЗ-402 используется тяжелая тракторная поршневая группа, весь плюс уйдет на инерционные потери и трение, данным шагом кроме скорейшего капитального ремонта, ничего не получим. Можно попробовать решить вопрос установкой кованой облегченной поршневой, облегченным коленвалом, отбалансировать и все равно после 6000 об/мин мотор будет сдуваться, благодаря особой конструкции ГБЦ, этот вопрос нерешаем, а покупка ковки совершенно нерационально.

ЗМЗ-402 Турбо. Компрессор на 402 мотор

 Самый простой способ надуть Волгу, это купить компрессор, например SC-14 и дуть в карбюратор. Усиливать ШПГ не нужно, давление до 0.5-0.7 бар она держит, выхлоп нужно заменить на полностью прямоточный. Данный метод элегантностью исполнения не отличается и поэтому, чтоб получить серьезный эффект, нам нужно переводить мотор на инжектор, менять ШПГ и коленчатый вал на кованые, ставить распредвал, ресивер, компрессор SC-14 или Eaton M90, настраивать все на январе онлайн. Это поедет быстрее 406-го мотора, но стоимость…
Чтоб касается турбины, кроме вышеобозначенного, нам потребуется турбокит либо собирать его самому, варить коллектор под турбину, сама турбина, пайпинги, форсунки 440сс, подбирать валы, выхлоп на 63-76 трубе, нужно обязательно инжектировать двигатель и в конце концов стоимость выльется в 2-3 цены автомобиля. Поэтому турбину на 402 двигатель никто не ставит. Лучший выбор модернизации ЗМЗ 402 это либо атмосферный вариант либо замена на ЗМЗ 406 мотор или 1JZ-GTE.

1JZ на Волгу

Двигатель один из самых распространенных вариантов свапа на Волгу, становится без особых проблем, более того, ГАЗ 3102 с завода выпускались с таким мотором, поэтому это самый оптимальный выбор по модернизации вашего ЗМЗ-402, ищите донора, ищите сервис с опытом таких работ (благо их немало), оформляйте переделку и наслаждайтесь существенно возросшей мощностью, экономичностью, тишиной и надежностью легендарного мотора 1JZ.

РЕЙТИНГ ДВИГАТЕЛЯ: 1


Источник: http://wikimotors.ru/zmz-402/
